商品信息
基本参数
- 产地山东
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌鸿宏环保
- 型号LMFDN80
- 连接方式法兰式
- 测量范围0.14-113040
- 电源电压220V-240V
- 精度等级±0.5%
- 防爆等级ExdIICT4
- 防护等级IP65
- 公称通径DN150 - DN2000
- 工作压力0.6MPa-4MPa
- 输出方式4-20mA电流输出
- 显示方式LCD显示
- 适用介质液体
- 材质20#碳钢
- 加工定制否
- 是否进口否
- 外形尺寸200*326*152(mm)
- 重量29(kg)
- 产地上海
产品简介：
产品详情：折叠构造
电磁流量计的构造主要由磁路系统，测量导管，电极，外壳，衬里和转换器等构成。

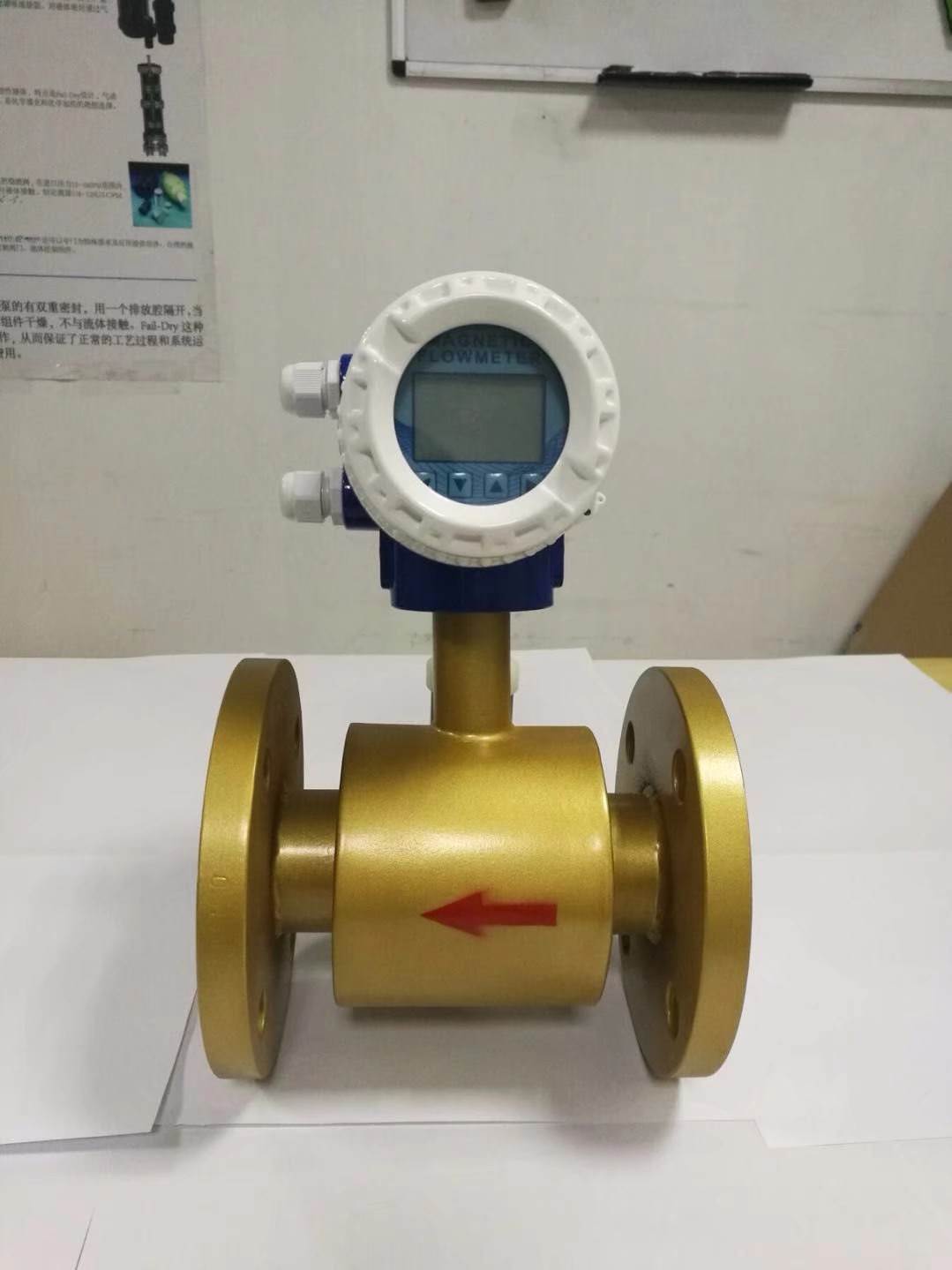

电磁流量计产品图表
磁路system：其功能是产生均匀的dc或ac磁场。直流磁路由永磁体实现。它的优点是构造相对简便，来自交流磁场的干扰很小，但是很容易使通过测量导管的电解液极化，因此正电极被负离子围困，负电极被被正离子围困，即电极的极化现象，使两个电极之间的内阻增大，严重影响仪器的正常运行，当管径较大时，永磁体也相应较大，笨重且不经济。因此，电磁流量计一般而言采用交变磁场，并由50hz工频电源鼓舞。
测量导管：其作用是让被测导电液体通过，为了使磁力线通过测量管时使磁通分流或短路，测量管须要由非磁性，低导电率的材料制成，低导热率和具有一定机器强度的材料。非磁性不锈钢，玻璃钢，高强度塑料，铝等
电极：其功能是提取与测量值成正比的感应电势信号，电极一般而言由非磁性不锈钢制成，并需衬以齐平，以免阻挠流体通过。安装位置应在管道的垂直方向，以预防沉积物在管道上聚积并影响测量精度。
外壳：由铁磁材料制成，是配电系统励磁线圈的外壳，可隔绝外部磁场的干扰。
衬里：测量管内部和法兰密封面有完整的电绝缘衬里，直接触及被测液体，其作用是增加测量管的耐蚀性并防范感应电势衬里材料主要是耐腐蚀，耐高温，耐磨聚四氟乙烯塑料，陶瓷等。
转换器：液流产生的感应电势信号十分弱，并且受各种干扰因素的影响很大。转换器的作用是将感应电势信号放大并变换为统一的标准化信号并抑止主干扰信号，其作用是将电极检测到的感应电势信号Ex经放大并变换为统一的规范dc信号。
折叠特点
1.测量不受流体密度，粘度，温度，压力和电导率变动的影响；
2.计量管内无阻塞流动构件，无压力损失，对直管段要求较低，对泥浆计量具有与众不同的适应性；
3，合理选取传感器衬里和电极材料，即具有不错的耐腐蚀性和耐磨性；
4，变频器采用新颖的励磁方法，功耗低，零位安定，精度高。流量范围可达150：1；
5.转换器和传感器可以集成或分开；
6.转换器采用16位高性能微处理器，2x16LCD显示，参数设置便捷，编程准确；
7.流量计是一种双向测量系统，具有三个累加器：正向总计，反向总计和差值总计；它可以显示正向和负向流量，并具有多个输出：电流，脉冲，数字通讯，hart；
8.变频器采用表面贴装技术（SMT），具有自检和自诊断功能；
9.测量精度不受流体密度，粘度，温度，压力和电导率变化的影响。传感器感应电压信号与平均流量呈线性联系，因此测量精度高。
10.测量管道中并未障碍物，因此从未额外的压力损失；测量管路中并未活动构件，因此传感器采用寿命长。
11.由于感应电压信号是在充满磁场的整个空间中形成的，因此它是管道表面的平均值，因此传感器所需的直管截面较短，尺寸是管道直径的5倍。
12.该转换器采用国际先进的*new*单片机（MCU）和表面贴装技术（SMT），具有确实的性能，高精度，低功耗，平稳的零点和便捷的参数设置。中文displayLCD，显示总共流量，瞬时流量，流量，流量比例等。
13.双向测量系统，可测量正向和反向流量。采用特别的生产技术和优质材料，可保证产品性能长期维持安定。
